تركيب قاطع الدائرة الكهربائية (دنجكتور) خطوة بخطوة

تعد القواطع الكهربائية (دنجكتور) من العناصر الأساسية في الأنظمة الكهربائية الحديثة. فهي تلعب دورًا حيويًا في حماية الأجهزة الكهربائية من الأعطال الناتجة عن زيادة التيار أو الدوائر القصيرة. في هذه التدوينة، سنستعرض كيفية تركيب القاطع دنجكتور بشكل آمن وفعال، بالإضافة إلى شرح أنواعه، وظيفته، وكيفية اختيار القاطع المناسب.

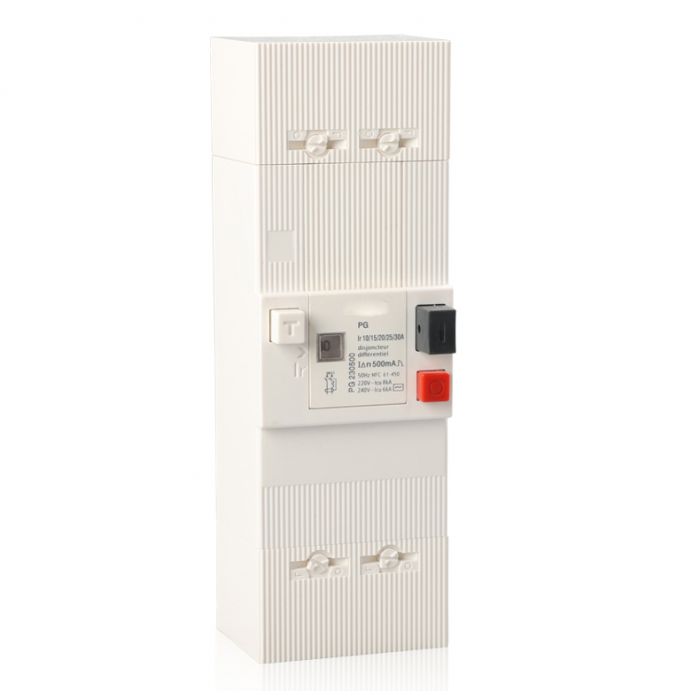

ما هو القاطع الكهربائي (دنجكتور)؟

القاطع الكهربائي هو جهاز يقوم بفصل التيار الكهربائي تلقائيًا عند اكتشاف أي خلل في الدائرة، مثل زيادة التيار أو الدائرة القصيرة. يتميز الدنجكتور بقدرته على إعادة التشغيل تلقائيًا بعد إصلاح المشكلة، مما يجعله خيارًا مثاليًا لحماية الأنظمة الكهربائية.

أنواع القواطع الكهربائية

توجد عدة أنواع من القواطع الكهربائية، منها:

القواطع الميكانيكية: تستخدم في التطبيقات البسيطة.

قواطع الدائرة الآلية (MCB): لحماية الدوائر من التحميل الزائد.

قواطع التسرب الأرضي (RCCB): لحماية الأشخاص من الصدمات الكهربائية.

قواطع الحمل (RCBO): تجمع بين ميزات MCB وRCCB.

لماذا يجب استخدام القاطع دنجكتور؟

تعتبر القواطع دنجكتور ضرورية للعديد من الأسباب:

حماية الأجهزة: تمنع تلف الأجهزة الكهربائية نتيجة زيادة التيار.

الأمان: تقلل من خطر الحرائق الناتجة عن الدوائر القصيرة.

الراحة: تعمل تلقائيًا، مما يقلل الحاجة للتدخل اليدوي.

الأدوات المطلوبة لتركيب القاطع دنجكتور

قبل البدء في عملية التركيب، تأكد من توفر الأدوات التالية:

قاطع دنجكتور جديد

مفكات (مفك مسطح ومفك صليبي)

كماشة

عازل كهربائي

قفازات عازلة

مقياس الجهد (اختياري)

كابل كهربائي مناسب

خطوات تركيب القاطع دنجكتور

1. إيقاف التيار الكهربائي

تأكد من إيقاف التيار الكهربائي عن الدائرة التي ستعمل عليها. قم بإيقاف تشغيل القاطع الرئيسي أو استخدم مفتاح التحكم.

2. فتح لوحة التوزيع

استخدم المفك لفك البراغي التي تثبت غطاء لوحة التوزيع. تأكد من وضع الغطاء في مكان آمن للعودة إليه لاحقًا.

3. إزالة القاطع القديم

إذا كنت تقوم باستبدال قاطع قديم، قم بفك الأسلاك المتصلة به. لاحظ الألوان والتوصيلات لتسهيل عملية التركيب لاحقًا.

4. تحضير القاطع الجديد

تأكد من أن القاطع الجديد يتناسب مع مواصفات النظام الكهربائي لديك. تحقق من الحد الأقصى للتيار الذي يتحمله القاطع.

5. تركيب القاطع الجديد

قم بتوصيل الأسلاك بالقاطع الجديد حسب الألوان المتعارف عليها:

الأسود أو الأحمر: للتيار الحي.

الأزرق أو الأبيض: للحياد.

الأخضر أو الأصفر: للأرضي.

تأكد من تأمين الأسلاك بشكل جيد باستخدام المفكات.

6. إعادة تركيب الغطاء

بعد التأكد من تثبيت القاطع بشكل صحيح، أعد تركيب غطاء لوحة التوزيع. تأكد من إحكام إغلاق الغطاء لتجنب أي مشاكل مستقبلية.

7. تشغيل التيار الكهربائي

قم بتشغيل التيار الكهربائي واختبر القاطع للتأكد من أنه يعمل بشكل صحيح. يمكنك استخدام مقياس الجهد للتحقق من وجود الطاقة في الدائرة.

نصائح للسلامة

ارتدِ القفازات العازلة: تأكد من ارتداء القفازات العازلة لحماية يديك أثناء العمل.

تجنب الرطوبة: تأكد من أن جميع الأدوات جافة وخالية من أي رطوبة قبل البدء.

استعن بفني كهربائي محترف: إذا كنت غير متأكد من أي خطوة، يفضل الاستعانة بفني كهربائي محترف لتجنب المخاطر.

مشاكل شائعة وكيفية التعامل معها

1. القاطع ينفصل باستمرار

قد يكون السبب في ذلك هو تحميل زائد. تحقق من الأحمال المتصلة بالقاطع.

2. عدم عمل القاطع

تحقق من التوصيلات والأسلاك. قد يكون هناك مشكلة في الأسلاك أو القاطع نفسه.

3. تسرب كهربائي

إذا كنت تعاني من تسرب كهربائي، يجب عليك فصل التيار فورًا واستدعاء فني كهربائي.

6. أهمية قاطع الدائرة الكهربائية

6.1. حماية الأجهزة

يعتبر قاطع الدائرة الكهربائية خط الدفاع الأول ضد الأعطال الكهربائية. عند حدوث زيادة في التيار أو تسرب كهربائي، يقوم القاطع بفصل التيار بسرعة، مما يحمي الأجهزة المتصلة من الأضرار.

6.2. تعزيز السلامة

تساهم قواطع الدائرة في تقليل مخاطر الصدمات الكهربائية، مما يجعل المنزل أو المنشأة أكثر أمانًا. في حالة حدوث تسرب كهربائي، يمكن أن يحمي القاطع الأشخاص من التعرض لصدمات كهربائية خطيرة.

6.3. توفير الطاقة

من خلال إيقاف تشغيل الدوائر غير المستخدمة، يمكن لقواطع الدائرة المساعدة في تقليل استهلاك الطاقة، مما يؤدي إلى تقليل فواتير الكهرباء.

7. كيفية اختيار القاطع المناسب

7.1. تحديد المتطلبات الكهربائية

قبل شراء قاطع الدائرة، يجب عليك معرفة متطلبات الأحمال الكهربائية في منزلك أو مكان العمل. قم بحساب إجمالي القدرة المطلوبة (بالوات) للأجهزة التي ستتصل بالقاطع.

7.2. اختيار النوع المناسب

قاطع الحمل المتعمد (MCB): إذا كنت تبحث عن حماية ضد زيادة التيار.

قاطع التيار المتبقي (RCCB): إذا كنت تحتاج إلى حماية ضد تسرب الكهرباء.

قاطع الدائرة الكاملة (RCBO): إذا كنت بحاجة إلى الجمع بين الحماية من كلا النوعين.

7.3. تحديد التيار الاسمي

اختر قاطعًا يتناسب مع التيار الاسمي للأحمال. عادةً ما تتوفر قواطع بتيارات اسمية تتراوح بين 6 أمبير إلى 63 أمبير.

8. مشاكل شائعة وحلولها

8.1. القاطع ينفصل باستمرار

إذا كان القاطع ينفصل بشكل متكرر، فقد يكون هناك حمل زائد أو قصر في الدائرة. تحقق من الأجهزة المتصلة وتأكد من عدم تجاوز الحد المسموح به.

8.2. عدم عمل القاطع

إذا لم يعمل القاطع عند الضغط على زر الاختبار، فقد يكون هناك تلف في القاطع نفسه. في هذه الحالة، يجب استبداله.

8.3. تسرب كهربائي

إذا شعرت بصدمة كهربائية أو لاحظت تسربًا، يجب عليك قطع الطاقة فوراً واستشارة فني كهربائي.

9. نصائح صيانة دجنكتور

9.1. الفحص الدوري

قم بفحص القاطع بانتظام للتأكد من أنه يعمل بشكل صحيح. يمكنك إجراء اختبار دوري على زر الاختبار.

9.2. الحفاظ على نظافة اللوحة الكهربائية

تأكد من أن اللوحة الكهربائية نظيفة وخالية من الأتربة أو الأوساخ، حيث يمكن أن تؤثر هذه العناصر على أداء القواطع.

9.3. تحديث النظام

إذا قمت بإضافة أجهزة جديدة أو زادت الأحمال، تأكد من تحديث نظام القواطع لديك لتلبية الاحتياجات الجديدة.

11. أنواع القواطع الكهربائية بالتفصيل

11.1. قواطع الحمل المتعمد (MCB)

تُستخدم لحماية الدوائر الكهربائية من زيادة التيار. تقوم بفصل التيار تلقائيًا عندما يتجاوز مستوى معين.

التطبيقات:

تستخدم بشكل واسع في المنازل والمكاتب.

تحمي الأجهزة الكهربائية مثل المكيفات والثلاجات.

المزايا:

سريعة الاستجابة.

بسيطة وسهلة الاستخدام.

11.2. قواطع التيار المتبقي (RCCB)

تحمي من التسرب الكهربائي. تقوم بفصل التيار عندما تكتشف فرقًا بين التيار الداخل والخارج.

التطبيقات:

تستخدم في الأماكن التي يوجد فيها خطر تسرب الكهرباء، مثل الحمامات والمطابخ.

المزايا:

توفر مستوى عالٍ من الأمان.

تحمي الأشخاص من الصدمات الكهربائية.

11.3. قواطع الدائرة الكاملة (RCBO)

تجمع بين مزايا MCB وRCCB، مما يوفر حماية ضد كل من زيادة التيار والتسرب.

التطبيقات:

مثالية للاستخدام في المنازل والمباني التجارية.

المزايا:

توفر حماية شاملة.

تقلل من الحاجة إلى استخدام قواطع متعددة.

12. كيفية قياس الأحمال الكهربائية

12.1. استخدام الملتيمتر

يمكن استخدام جهاز الملتيمتر لقياس التيار والجهد والمقاومة في الدائرة. ستساعدك هذه القياسات على تحديد الأحمال الكهربائية بدقة.

12.2. حساب القدرة

لحساب القدرة (بالوات) التي تحتاجها، استخدم المعادلة:

القدرة (واط)

=

الجهد (فولت)

×

التيار (أمبير)

القدرة (واط)=الجهد (فولت)×التيار (أمبير)

12.3. جمع الأحمال

اجمع جميع الأحمال الكهربائية التي ستتصل بالقاطع لتحديد التيار الإجمالي المطلوب. تأكد من اختيار قاطع يتحمل هذا التيار.

13. أهمية الالتزام بالمعايير الكهربائية

13.1. المعايير المحلية والدولية

عند تركيب قواطع الدائرة الكهربائية، يجب الالتزام بالمعايير المحلية والدولية مثل IEC وNEC لضمان السلامة والكفاءة.

13.2. الاستعانة بفنيين معتمدين

يُنصح دائمًا بالاستعانة بفنيين معتمدين لضمان تركيب القواطع بشكل صحيح ووفقًا للمعايير المعتمدة.

14. كيفية التعامل مع حالات الطوارئ

14.1. الانقطاع المفاجئ للتيار

إذا انقطع التيار فجأة، تحقق من قواطع الدائرة. إذا كانت مفصولة، قم بإعادة تشغيلها بعد التأكد من عدم وجود حمل زائد.

14.2. تسرب كهربائي

إذا لاحظت أي تسرب كهربائي أو شعرت بصدمات، قم بإيقاف تشغيل الطاقة على الفور واستدعِ فنيًا للتحقق من المشكلة.

14.3. اندلاع حريق كهربائي

في حالة نشوب حريق كهربائي، استخدم طفاية حريق مناسبة وتجنب استخدام الماء. قم بإيقاف تشغيل الطاقة إذا كان ذلك آمنًا.

15. الخاتمة

يعتبر قاطع الدائرة الكهربائية (دجنكتور) جزءًا حيويًا من أي نظام كهربائي، ويجب التركيز على التركيب الصحيح والصيانة الدورية. باتباع الخطوات والإرشادات المذكورة، يمكنك ضمان حماية الأجهزة والمنزل. إذا كانت لديك أي استفسارات أو تحتاج إلى مزيد من المعلومات، فلا تتردد في طرحها!

يعتبر قاطع الدائرة الكهربائية (دجنكتور) جزءًا أساسيًا من أي نظام كهربائي. من خلال تركيب القاطع بشكل صحيح، يمكنك ضمان سلامتك وحماية أجهزتك. إذا كنت غير متأكد من أي خطوات أو كنت بحاجة إلى مساعدة، لا تتردد في استشارة فني كهربائي محترف.

إذا كانت لديك أي أسئلة إضافية حول تركيب قاطع الدائرة الكهربائية أو أي موضوع آخر، فلا تتردد في طرحها!تركيب القاطع دنجكتور هو عملية تحتاج إلى دقة واهتمام. من خلال اتباع الخطوات المذكورة أعلاه، يمكنك ضمان تركيب القاطع بشكل آمن وفعال. تذكر أن السلامة تأتي أولاً، ولا تتردد في طلب المساعدة إذا كنت غير واثق من أي خطوة.

إذا كانت لديك أي استفسارات أو تعليقات، فلا تتردد في مشاركتها أدناه!
